1.填料過濾層
填料主為作為布風裝置，布置于凈化塔噴淋區下部，廢氣進入塔身后，被均勻分布到整個凈化塔截面。填料過濾層有利于吸收效率的提高，除了使噴淋區廢氣分布均勻外，還使得廢氣與吸收液或洗滌液在過濾層上的液膜區域得到充分接觸。一般用具有洗滌效果好，通風性能強的PVC波紋材料或PP多面球。
2.噴淋裝置
凈化塔內部噴淋系統是由分配母管和噴嘴級成的網狀系統。噴淋層上安裝空心錐噴嘴，其作用是將噴淋液霧化。噴淋液由凈收塔外耐酸循環水泵輸送到噴嘴，噴入廢氣中。噴淋裝置能使吸收液或洗滌液在凈化塔內均勻分布。
3.脫水層
用于分離廢氣攜帶的液滴。凈化塔脫水層布置于塔頂部較后一個噴淋組件的上部。廢氣穿過噴淋層后，再連續流經除霧層時，液滴由于性作用，留在擋板上，由于被滯留的液滴也含有固態物，因此會在脫水層結垢，需定期理行清洗，除去所有污物。
4.耐酸循環水泵
耐酸水泵裝在凈化塔外側，采用立式防腐泵。與吸水裝置和噴淋裝置連接，用于凈化塔內噴淋液的再循環。
5.自動檢測加藥系統
可根據需要加裝吸收液PH值檢測器，檢測吸收液的酸堿度以確認吸收液是否需要更換。可加裝自動加藥系統，配合檢測器自動保持吸收液濃度。以保證凈化塔有效運作。

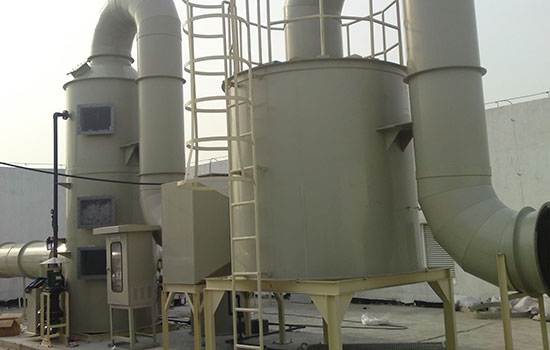

噴淋塔的工作原理可分為順流、逆流和錯流三種形式。其中最常用的就是逆流噴淋：呈酸性或堿性的酸霧廢氣由風管引入凈化塔，經過填料層，廢氣從塔底送入，經氣體分布裝置分布后與氫氧化鈉吸收液呈逆流連續通過填料層的空隙。在填料表面上，氣液兩相充分接觸吸收中和反應，以吸附廢氣中所含的酸性或堿性污物。酸霧廢氣經過凈化后，再經除霧板脫水除霧后將清潔氣體從風機排入大氣。不溶性粘膠顆粒、塵埃瀉入集收池中，懸浮顆粒從溢流口出去，收集的沉淀物從排污口排放出去。吸收液在塔底經水泵增壓后在塔頂噴淋而下，最后回流至塔底循環使用。
